定制化设计，专为流场测试而生

#压力扫描阀#压力采集仪#流场压力测试系统

温特纳1604智能压力扫描阀专为航空发动机、燃气轮机、风洞试验台测试需求而设计，提供精确、稳定和高性能的气体压力测量。可根据需求专门定制设计，以满足流体力学测试环节中的个性化要求。

产品详情

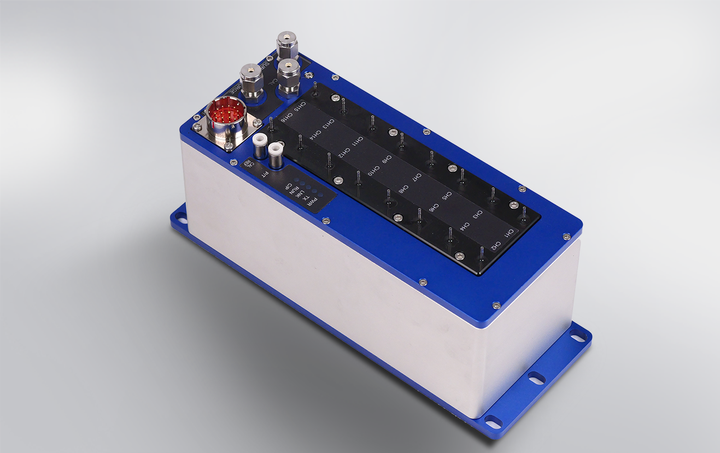

WTN DAQ-P-1604

高精度压力采集毫末俱量

集成16个经过调校的高精度压力传感器模块
·1个大气压力传感器 ·1个大气温度传感器
可根据用户需求提供经过CNAS认证的出厂校准证书及年度校准服务

产品参数

电源（18~36）VDC	工作温度范围（0~60）℃	存储温度范围（-20~70）℃
重量（裸机） <4kg	工作介质干燥洁净的空气或氮气	通道数量16
工作环境湿度 <90RH%，非凝露	尺寸（不含接头） 260×90×106（长×宽×高）单位：mm
设备测量范围详见产品铭牌标识	设备准确度等级 0.1 级，0.05 级，详见设备铭牌标识
传感器模块压力模块16+大气压力传感器1+大气温度传感器*1

功能齐全
以我所能尽你所需

通道压力采集、满量程校准、零点校准、吹扫
软件/外部触发、IEEE1588时钟同步、压力板更换
自研大气压力与温度采集（多孔探针实时运算)

-2.5kPa~1000psi范围内多种量程可选

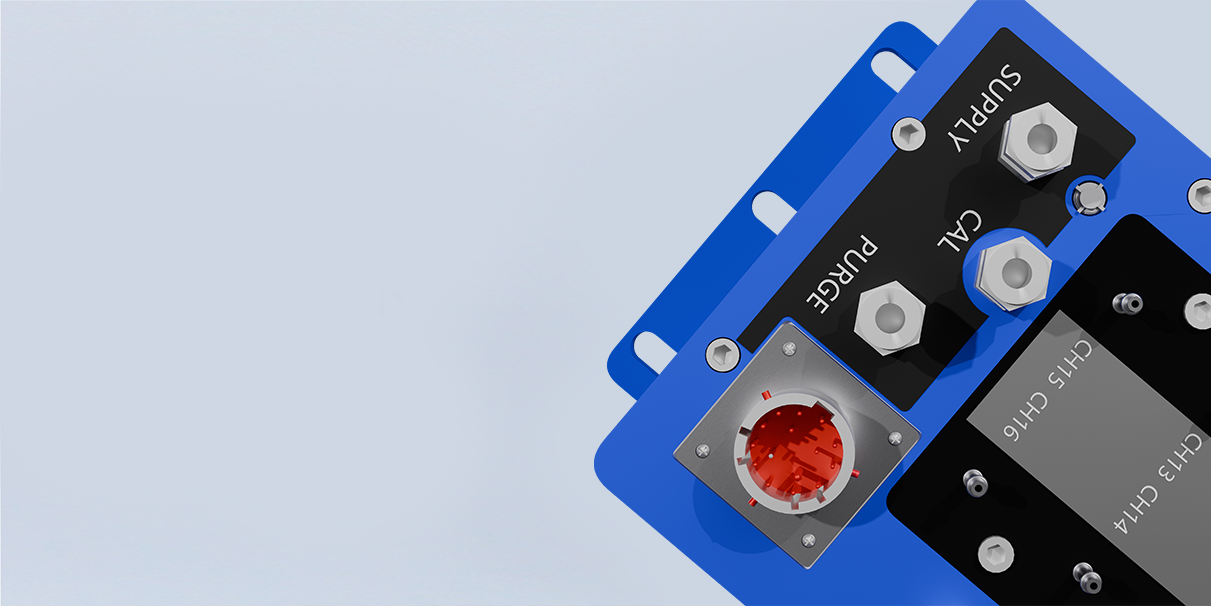

气嘴接头

M-1/16（1/16"止脱钢管，适配 3×1.5PU 或 PA 管）
G-2.5（2.5mm 止脱钢管，适配标准 4×2.5PU 或 PA 管）
K-4mm（国标快接 4mm 管）
T-3mm（国标 3mm 卡套接头）
其他特殊接头可联系厂家订制

压力传感器模块选型

00：（-2.5~2.5）kPa	08：（0~15）psi
01：（-1~1）psi	09：（0~30）psi
02：（-5~5）psi	10：（0~50）psi
03：（-10~10）psi	11：（0~100）psi
04：（-15~15）psi	12：（0~250）psi
05：（0~1）psi	13：（0~300）psi
06：（0~5）psi	14：（0~500）psi
07：（0~10）psi	DZ：订制模块（其余量程可定制）
模块分类 A：绝压 G：表压无负压 D：表压有负压

传感器过载压力

3x（≤100psi）1.5x（>100psi）

传感器爆破压力

4x（≤100psi）2x（>100psi）

环境测试模块

大气压模块：（30~125）kPa，绝对精度±45Pa
大气温度模块：（-40~85）℃，绝对精度±0.5℃

采样率

≤500Hz（支持用户自定义设置）

通信

自适应 10/100M 以太网，使用 TCP/IP 和 UDP/IP 协议

触发模式

软件触发/硬件触发 IEEE1588时钟同步

推阀端接口压力

（600~700）kPa

压力扫描阀检测模块

按JJG875-2019标准进行计量检测
手动/自动打压模式
自动生成报告
压力扫描阀校准模块

16通道同步校准
零点校准功能
二点校准、多点/满量程校准等功能

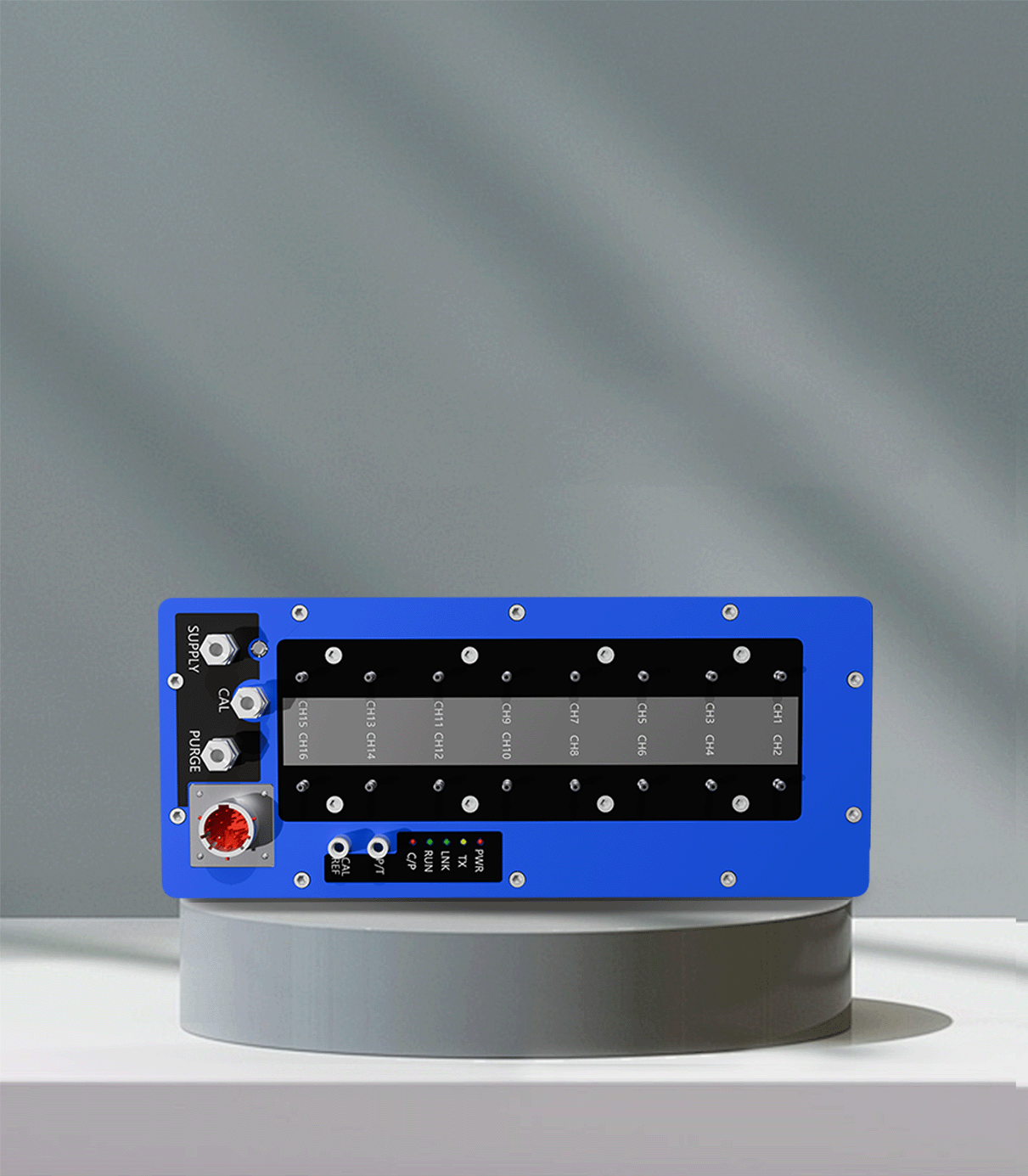

测控多面手
一台设备走天下

在自动阀路切换系统加持下
可一键切换采集、校准、吹扫等功能

校准

全系列16路通道一键打压校准，保持设备精度一致性。H系列机械换板校准，降低设备损耗。

采集

在16路通道压力采集之外还可实现大气压力采集与大气温度采集。

吹扫

支持一键自动吹扫，适用于更为复杂的测试环境持续保持设备处于最佳状态，有效延长设备的使用寿命。

校零

使用前进行校零，以保证每一次测试的精准度避免毫厘误差带来的测试结果偏差。

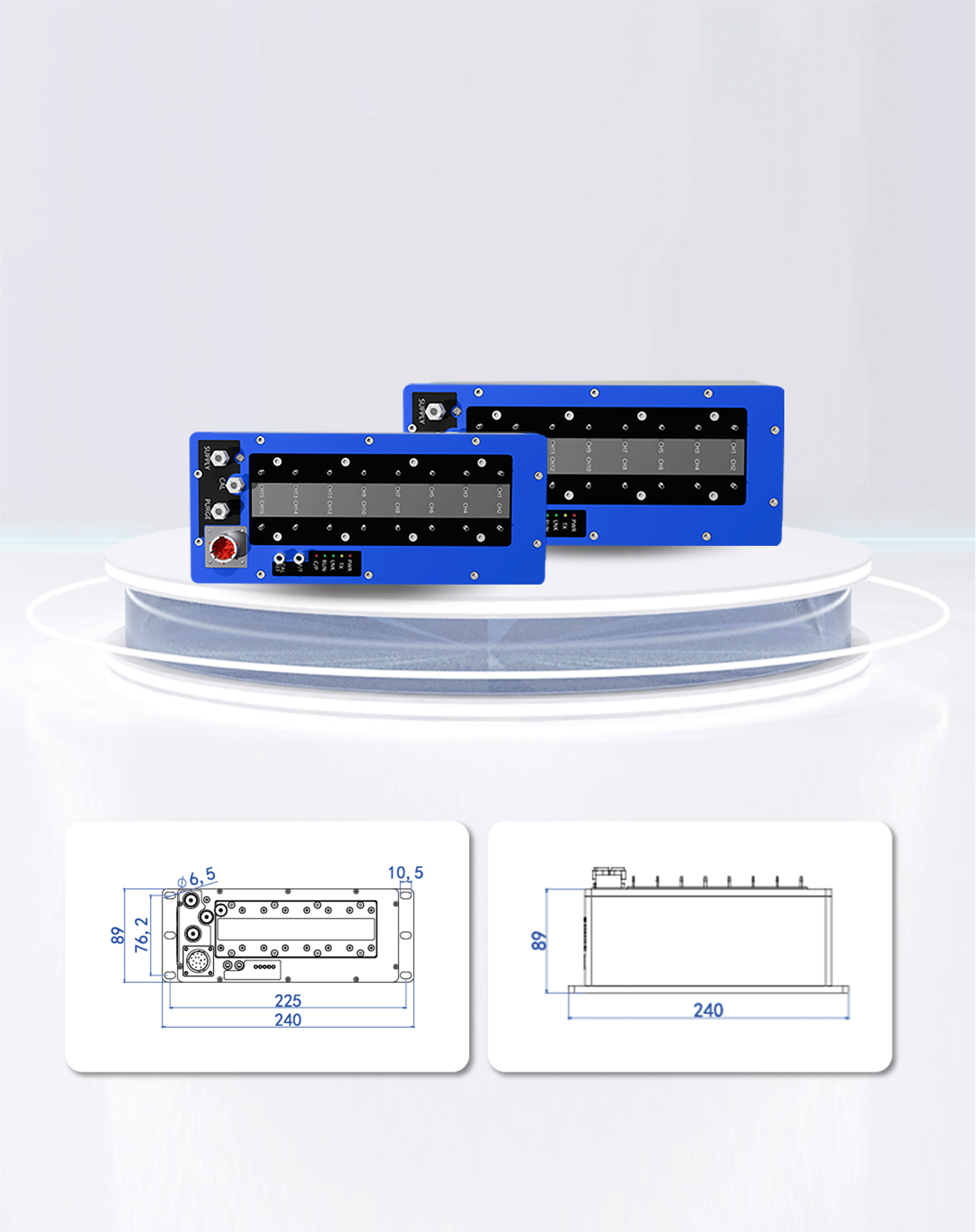

体积更小性能更强

1604系列智能压力扫描阀体积小巧，便于携带使用
1604H系列更通过物理结构的创新设计精简了内部电子元器件的数量
使体积再次缩小、使用寿命得要延长、性能更加强大

看得见的权威品质

· 产品按照GB/T9001-2016 idt IS09001:2015标准要求开展流场测控设备制造，并取得质量管理体系认证证书。
· 产品按GB/T18268.1-2010要求开展电磁兼容性实验，并取得CNAS授权认可的实验室出具的证书。
· 产品按照JJG875-2019和JJF（军工）329-2023进行校准并取得校准证书。
· 产品符合欧洲法律法规的安全、卫生和环境要求，并取得CE认证证书。
