压力扫描阀作为流场测控领域的关键设备,其精度直接影响着测量结果的可靠性。在实际应用中,压力扫描阀的精度受多种因素影响,而温特纳智能压力扫描阀通过技术创新与优化设计,有效减少了这些不利因素对精度的影响。
压力扫描阀精度的影响因素
1.传感器性能:压力扫描阀的核心部件是压力传感器,其灵敏度、线性度和稳定性直接决定了测量精度。传感器材料的老化、温度漂移以及长期使用后的机械疲劳,均会导致测量误差的累积。
2.环境干扰:测量环境的温度、湿度和振动等因素会干扰传感器的正常工作。例如,温度变化会引起传感器材料的热膨胀或收缩,从而改变其物理特性,导致测量偏差。
3.校准与维护:缺乏定期校准或校准方法不当,会导致传感器输出与实际压力值之间的偏差。此外,管路积尘或传感器污染等维护问题,也会逐渐降低设备的测量精度。
4.机械结构稳定性:阀体材料的应力松弛和密封件的压缩永久变形会改变流道特性。测试表明,2000次压力循环后,严重影响长期测量可靠性。
5.数据采集策略:扫描阀的通道切换速度与采样保持时间若匹配不当,会引入0.1%~0.3%的瞬态误差。多通道同步采集时的时钟抖动问题,也会导致各通道间出现时基误差。
6.机械结构设计:从压力端口到传感器膜片的机械传递链中,每个环节都可能引入误差。阀体流道的光洁度(通常要求Ra≤0.8μm)影响流阻均匀性;密封结构的形变(如O型圈压缩量)会改变有效容积;甚至紧固螺栓的扭矩偏差都会导致应力分布不均,多通道压力扫描阀还需特别注意通道间串扰问题。
温特纳智能压力扫描阀的优势有哪些?

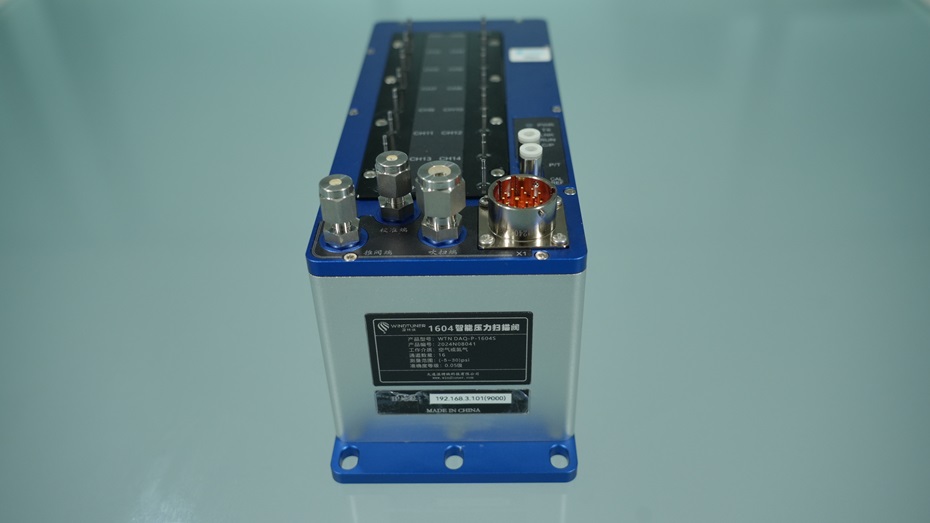

高精度传感器与校准技术:温特纳智能压力扫描阀内置16个经过严格校准的高精度压力传感器,每个传感器均通过量程校准、非线性补偿和温度补偿等多项技术处理,确保在复杂工况下仍能保持±0.05%FS的高精度。其出厂前即提供CNAS认证的校准证书,并支持多通道同时校准,大幅提升了校准效率。
环境自适应设计:设备内置大气压力和温度传感器,可实时监测环境参数,并通过内置算法对温度漂移进行动态补偿。此外,其航空铝材质的外壳具备优异的抗干扰能力,进一步降低了环境因素对精度的影响。
免维护气动阀路系统:温特纳采用免维护的气动阀路设计,内置电磁气动阀可实现内部调零、满量程校准和多点校准功能。该系统支持“吹扫模式”,可利用空气对管路进行清洗,有效防止杂质堵塞,确保气路稳定性。而且温特纳智能压力扫描阀在量产前经过10000个小时以上的稳定性测试,充分验证产品性能。
智能化软件支持:配套的WindLabX系列测控软件采用LabVIEW可视化编程方法,具备设备管理、数据采集、存储及查看等功能。软件支持多个设备联网组成分布式数据采集系统,可定制适配多种压力扫描阀及校验仪,进一步提升了系统的灵活性和扩展性。
温特纳智能压力扫描阀通过技术创新与优化设计,在传感器性能、环境适应性、气路稳定性和校准维护等方面实现了全面突破,有效减少了影响精度的关键因素,为流场测控领域提供了高精度、高可靠性的解决方案。
