涡轮出口流场往往存在明显的空间差异。只测一个位置，很难判断压力损失集中在哪里，也无法看清叶片尾迹及周向、径向变化。要获得出口压力分布，通常需要让探针在选定截面内依次到达多个测点，再由压力扫描阀采集各测压孔的压力。
这项工作的难点并不只是“移动探针并读取压力”。探针位置、采集通道、等待时间和运行工况必须准确对应，否则采集到的数据很难还原成可信的空间分布。

先把测量截面定义清楚
扫描开始前，应先确定测量截面与涡轮出口之间的轴向距离，并建立统一的坐标系。测点采用径向、周向还是网格方式排列，要根据试验目的和可用空间决定。
如果关注整体出口分布，可以先设置覆盖主要流道的基础测点；如果需要观察叶片尾迹等局部变化，则应在压力梯度较大的区域适当加密。测点增加会延长扫描时间，因此布点密度还要考虑工况能否在整个测量过程中保持稳定。
两次试验进行比较时，测量截面、坐标原点、探针姿态和测点顺序应尽量一致。只要其中一项发生变化，数据差异就可能同时包含流场变化和测量位置变化。

探针负责感受流场，压力扫描阀负责读取信号
涡轮出口测试可根据任务选择总压探针或多孔气动探针。总压探针主要用于获得局部总压；需要进一步分析流向时，则要结合多孔探针的各孔压力及相应校准关系。
探针的测压孔通过导压管连接至压力扫描阀。正式测试前，需要建立通道对应表，将测压孔、导压管、压力扫描阀通道和探针坐标逐项关联。若通道接错，单个读数可能仍处于正常范围，但重建后的流场位置已经发生错位。
导压管也会参与测量过程。管路长度、内径、密封状态和内部容积都会影响压力传递。各通道管路条件差异较大时，压力响应速度也可能不同。因此，不能只根据压力扫描阀本身的采样频率判断整套系统的响应能力。


探针到位后，不应立即取值
探针移动到目标位置，只说明运动机构完成了位移，并不代表压力数据已经稳定。机构停止时可能存在短时振动，导压管中的压力也需要一定时间才能建立。
合理的扫描流程通常包括移动、到位确认、稳定等待、采集和保存。等待时间不宜凭经验随意设定，可以在正式试验前选择几个代表性测点，观察探针到位后压力随时间的变化，据此确定采集条件。
对于稳态出口流场，应在压力和试验工况相对稳定的时间段内取值。如果研究快速变化过程，还需进一步核查探针、管路、压力扫描阀及同步方式构成的完整动态测量链，逐点移动扫描也未必适合所有瞬态任务。

每个压力值都要带着位置和工况
扫描得到的空间分布，是多个测点在不同时间依次采集后组合起来的。如果涡轮运行状态在扫描期间发生漂移，时间变化就可能被误认为空间差异。
因此，每组压力数据都应关联测点坐标、探针姿态、采集时间和必要的运行工况。扫描前后可复测参考位置，检查系统状态是否发生变化。发现异常低压或突变点时，也应先排查堵孔、泄漏、接管错误和探针位置偏差，再判断是否属于真实流动现象。

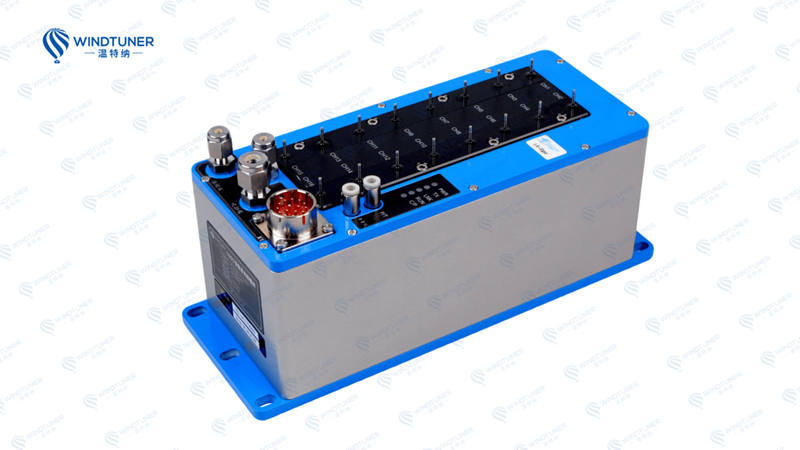

温特纳可围绕具体试验需求，将气动探针、运动控制系统、温特纳压力扫描阀定制产品及测控软件纳入同一测量链。实际配置需要结合出口温度、压力范围、预期流向、安装空间和校准条件确认。

空间分布重建不能只看云图
完成扫描后，可根据测点坐标绘制压力等值图或分布云图。但插值区域没有新增实测信息，图面越平滑，也不代表空间分辨率越高。
分析结果时，应同时保留原始测点、插值方法和异常数据处理规则。若需要计算截面平均值，还要考虑不同测点所代表的区域，不能直接对所有读数进行简单平均。
涡轮出口压力测试最终要解决的，是每个压力值来自哪里、在什么工况下取得，以及它能否代表相应区域。把截面规划、探针运动、通道关系、稳定判断和数据重建连成一条完整链路，压力扫描阀采集的多路数据才能真正反映涡轮出口流场。
